山东济南国家电网空调机组噪音治理

山东济南国家电网空调机组噪音治理

山东济南国家电网空调机组噪音治理

本方案的治理范围是六台LDF52型空调主机的室外噪声治理。

设计原则

3.2.1 采用先进的噪声治理技术和设备,所使用的材料也是先进的、环保的,确保治理措施实施后,居民楼的噪声敏感点(噪声值)降到《社会生活环境噪声排放标准》(GB22337-2008)Ⅲ类标准,即昼间≤55dB(A),夜间≤45dB(A)。如果昼夜间的背景噪声高于此值,则以背景噪声值为上限;

3.2.2 合理设计,精心制作和安装,合理安排室外机的冷却风扇排风、散热,确保空调主机在室外能正常运行;

3.2.3优化现场施工工艺,确保施工期间不影响空调主机的正常运行;

3.2.4 治理措施完成后,能满足方便维护、检修空调主机的条件;

3.2.5 所用材料经久耐用,外观设计既满足降噪要求也满足美观大方要求。

该类噪声的治理,一般采用隔声屏障、隔声罩和消声器相结合的治理措施。

采用隔声屏障时,在屏障背后会出现一片声影区,该声影区属于降噪区,而声影区的大小与屏障高度、受声点(居民楼的住户)与屏障距离、声源与屏障距离等有关,要想取获得理想的降噪效果,必须加大屏障面积(包括长度和高度)。

空调主机的北面和南面紧邻居民楼,居民楼高度又远高于空调主的安装高度。

如果只用隔声屏障治理措施,噪声可通过绕射、反射、透射等途径,仍然很容易辐射至居民楼,因此,单用隔声屏障治理会不够理想。

根据低频噪声的特性、噪声源及周围环境状况和治理要求,本方案拟用隔声罩与消声器相结合的治理措施。这一方案实质上也包括了隔声屏障治理措施。

冷却风扇出口采用消声器治理

在冷却风扇的出口安装导流消声器。消声器能让气流通过,同时也能降低其噪声的设备。

为了不影响风扇的冷却效果,每台空调主机分别安装1台消声器,消声器和空调主机的联合出口的方向朝东,背离居民楼。

消声器外壁和吸声板总厚100mm,增加厚板是非常有利于消除低频噪声的,而且效果很明显。消声器的净出口面积应当满足冷却风扇的冷却要求,消声器壁板中间敷设吸声材料。这类吸声材料内有大量微小孔隙,声波沿这些孔隙可深入材料内部,与材料间发生摩擦,将声能转化为热能,从而降低噪声。

进风口采用消声百叶窗治理

空调主机的下进风口,虽然其位置较低,但是,经现场监测发现,其噪声值达到68dB(A),比冷却风扇的出口噪声还大,因此,需要治理。

拟安装进风消声器进行治理。

在靠近女儿墙一侧,用隔/吸声板封闭(因为此处距离非常有限),在其它三向位置都加装与进风口等高的进风消声器,每台空调主机间用隔/吸声板隔离封堵,确保新鲜空气与冷却风扇的热风分开,各走各的通道,进一步提高降噪效果。

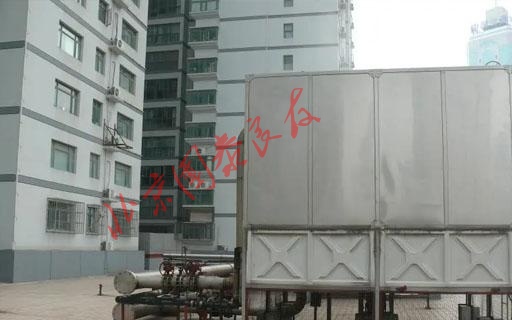

机壳采用隔声罩治理

噪声能够通过机壳向外辐射的,拟用隔声罩封闭空调主机的四周机壳,阻止噪声向居民楼辐射。隔声罩板厚100mm,外1.5mm冷板,中间超细玻璃棉,内镀锌穿孔板。

隔声罩壁板间用螺栓连接,方便拆卸。
